Тангенциальные шлюзовые затворы
Роторные клапаны – для бережного обращения!

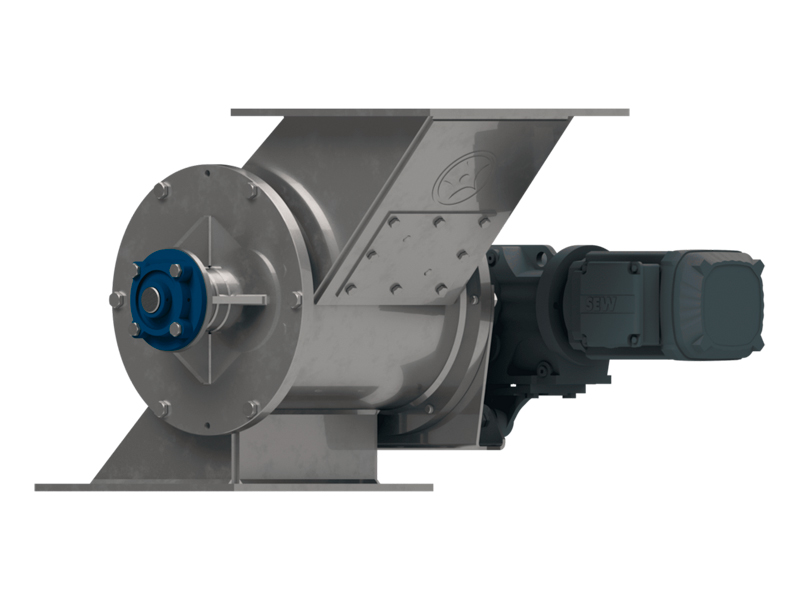

Тангенциальный шлюзовой затвор TZS

Тангенциальные роторные клапаны используются для транспортировки и дозирования крупнозернистых сыпучих материалов и гранул. Благодаря смещенному входному отверстию, тангенциально соединенному с роторным колесом, перекачиваемая среда снова выталкивается скребком назад. Это предотвращает застревание транспортируемой среды между ячеистым колесом и корпусом и, таким образом, обеспечивает щадящую транспортировку сыпучего материала.

Область применения

Номинальная производительность 0,45 – 320 м³/ч при уровне заполнения 100%
Скорость 30 об/мин
Перепад давления до 0,15 МПа
Диапазон температур от -20°C до +80°C
Диаметр ротора от 100 мм до 630 мм

Варианты материалов

0.6020 (чугун)
1.0570 (сталь)
1.4301 (В2А)
1.4571 (В4А)

Исполнение

Привод через мотор-редуктор с фланцем или со свободным концом вала
С моторным фланцем, муфтой, моментным рычагом или опорной плитой
Герметизация посредством радиальных уплотнений вала или сальников.
Сварная конструкция
С квадратным входом и выходом
Ячеистые роторы с числом камер до 14
Поверхность загрунтована, окрашена, подвергнута пескоструйной очистке или химически никелирована
Конструктивно безопасен
Устойчивость к ударам под давлением до 25 бар согласно RL2014/34/EU.
Устойчив к ударам под давлением и пожаробезопасен до 10 бар в соответствии с RL2014/34/EU
Со встроенным предварительным скребком

Варианты

С сменными полосами из пружинной стали
С защитой от износа на входе
С монитором скорости
С цепным приводом
