Затворы высокого давления – под высоким давлением!

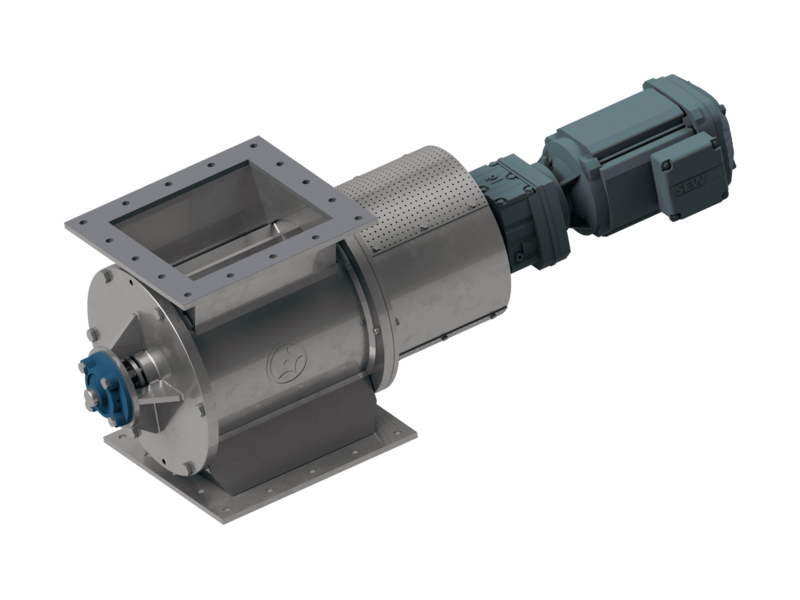

Роторный клапан высокого давления HDS

Роторные клапаны высокого давления используются для дозирования, транспортировки и выгрузки сыпучих материалов или других гранул и порошков. Шлюзовые затворы высокого давления рассчитаны на перепад давления до 3,5 бар и также используются в системах пневмотранспорта. Конструкция также соответствует Директиве по машинному оборудованию 2006/42/EC или Директиве ATEX 2014/34/EU.

Область применения

Номинальная производительность 0,45 – 320 м³/ч при уровне заполнения 100%.
Скорость 30 об/мин
Перепад давления до 0,35 МПа
Диапазон температур от -20°C до +400°C
Диаметр ротора от 100 мм до 630 мм

Варианты материалов

0,6020 (литой чугун)
1.0570 (сталь)
1,4301 (нержавеющая сталь В2А)
1,4571 (нержавеющая сталь В4А)
1,8714 (HARDOX®400)

Исполнение

Привод через мотор-редуктор с прямым фланцем или со свободным концом вала
С моторным фланцем, муфтой, моментным рычагом или опорной плитой
С устройством выдвижения ротора, также как ZRS EASYCLEAN
Герметизация посредством радиальных уплотнений вала или сальниковой набивки
Корпус в виде литой или сварной конструкции
С круглым или квадратным входом и выходом
Ячеистые роторы с числом камер до 14
Поверхность загрунтована, подвергнута пескоструйной очистке, окрашена или химически никелирована
Конструктивно безопасен
Устойчивость к скачкам давления до 25 бар согласно RL2014/34/EU
Устойчив к давлению до 10 бар и пожаробезопасен в соответствии с RL2014/34/EU

Варианты

Со сменными планками из пружинной стали
С эластомерными уплотнительными кромками из Вулколлана
С защитой от износа на входе
С теплозащитной пластиной
С выходным коллектором
С монитором скорости
